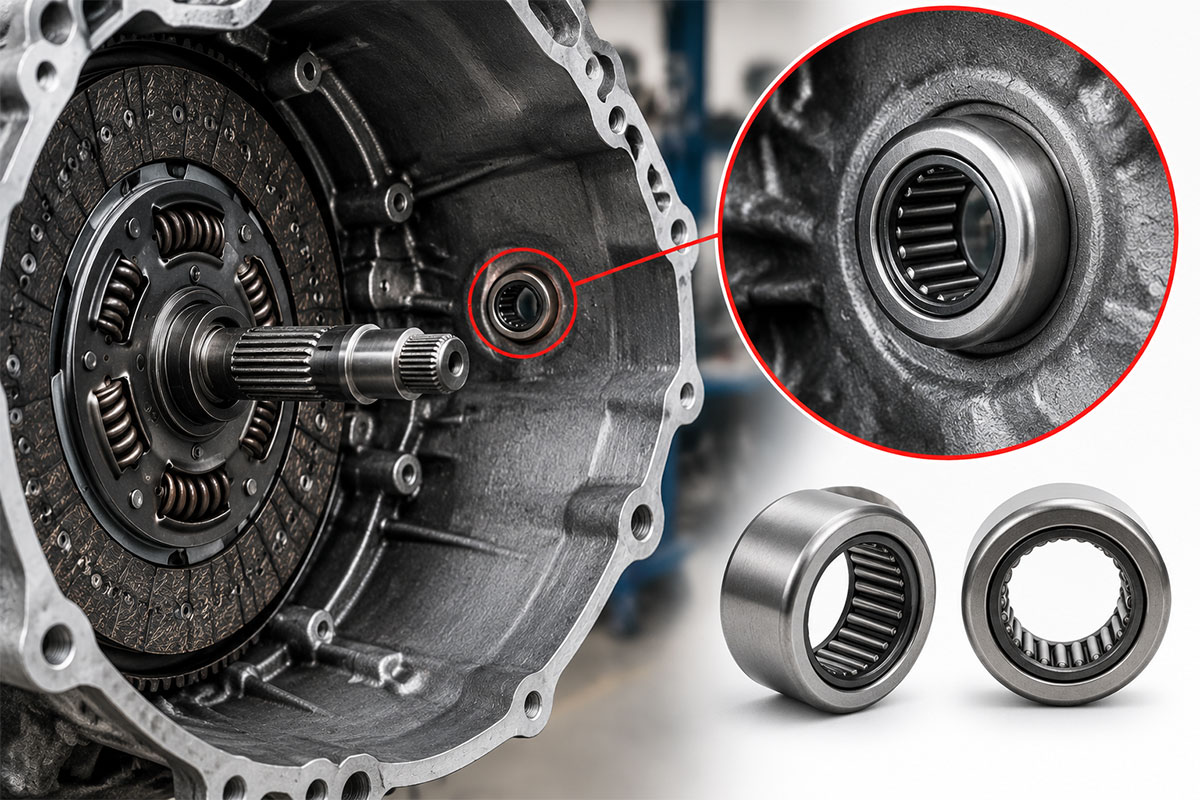

بلبرینگ پیلوت (راهنما) چیست؟ و چه فرقی با بلبرینگ کلاچ اصلی دارد؟
بلبرینگ پیلوت (راهنما) چیست؟ این پرسشی است که بسیاری از رانندگان و حتی برخی از تعمیرکاران هنگام سرویسکاری سیستم کلاچ خودرو با آن مواجه میشوند. بلبرینگ کلاچ پیلوت که با نامهای بلبرینگ راهنما، بلبرینگ ته میللنگ یا بلبرینگ اسپایگوت نیز شناخته میشود، یکی از قطعات کوچک اما فوقالعاده حیاتی در سیستم انتقال قدرت خودروهای دندهای (دستی) به شمار میرود. این قطعه کوچک در انتهای میللنگ یا در مرکز فلایویل (چرخ لنگر) نصب میشود و وظیفه دارد از محور ورودی گیربکس پشتیبانی کرده و هممحوری دقیق بین میللنگ و شفت ورودی گیربکس را حفظ کند.
برای درک بهتر اینکه بلبرینگ پیلوت (راهنما) چیست، باید نگاهی به عملکرد کلی سیستم کلاچ بیندازیم. در خودروهای دندهای، نیروی موتور از طریق میللنگ به فلایویل، سپس به دیسک کلاچ و در نهایت به محور ورودی گیربکس منتقل میشود. محور ورودی گیربکس که به آن شفت ورودی یا شفت اصلی نیز گفته میشود، باید دقیقاً در مرکز میللنگ قرار بگیرد تا بتواند نیرو را بهدرستی دریافت کند. بلبرینگ پیلوت دقیقاً همان نقطهای است که این دو محور (میللنگ و شفت ورودی گیربکس) به یکدیگر متصل میشوند و این بلبرینگ وظیفه دارد این اتصال را روان، دقیق و بدون لقی نگه دارد.
بلبرینگ کلاچ پیلوت معمولاً بهصورت یک بلبرینگ ساچمهای، غلتکی یا یک بوش برنجی (برنزی) طراحی میشود که درون سوراخ انتهای میللنگ یا مرکز فلایویل پرس میشود. این قطعه در خودروهای دیفرانسیل عقب و همچنین بسیاری از خودروهای دیفرانسیل جلو که دارای گیربکس دستی هستند، به کار میرود. با وجود اندازه کوچک این قطعه، نقش آن در عملکرد صحیح کلاچ و گیربکس آنقدر حیاتی است که خرابی آن میتواند به آسیبهای جدی و پرهزینه در سیستم انتقال قدرت منجر شود.
تفاوت بلبرینگ پیلوت با بلبرینگ کلاچ اصلی چیست؟
یکی از رایجترین سردرگمیها در میان رانندگان و حتی برخی تعمیرکاران، تفاوت بین بلبرینگ پیلوت و بلبرینگ کلاچ اصلی (که به آن بلبرینگ رهاسازی یا بلبرینگ پرتابی نیز گفته میشود) است. بسیاری از افراد این دو قطعه را با یکدیگر اشتباه میگیرند، در حالی که هر یک وظایف کاملاً متفاوتی دارند، در مکانهای متفاوتی نصب میشوند و الگوهای خرابی متفاوتی از خود نشان میدهند. درک این تفاوت برای هر راننده و بهویژه برای افرادی که قصد تعویض کلاچ خودروی خود را دارند، از اهمیت بالایی برخوردار است.
بلبرینگ کلاچ یا بلبرینگ رهاسازی (Throwout Bearing)، در اطراف شفت ورودی گیربکس و در داخل محفظه زنگ کلاچ قرار دارد و رو به روی فنرهای دیافراگمی صفحه فشار کلاچ است. وظیفه اصلی این بلبرینگ، تبدیل حرکت پدال کلاچ به نیروی محوری برای جدا کردن صفحه فشار از دیسک کلاچ است. هنگامی که راننده پدال کلاچ را فشار میدهد، این بلبرینگ به صفحه فشار فشار آورده و آن را از دیسک کلاچ دور میکند تا جریان نیرو بین موتور و گیربکس قطع شود. در مقابل، بلبرینگ پیلوت در انتهای میللنگ یا مرکز فلایویل قرار دارد و وظیفه آن پشتیبانی از نوک شفت ورودی گیربکس و حفظ هممحوری است، نه قطع و وصل کردن نیرو.
تفاوت مهم دیگر این دو قطعه در نوع نیرویی است که تحمل میکنند. بلبرینگ کلاچ عمدتاً نیروی محوری (Axial) را تحمل میکند و تنها زمانی میچرخد که با صفحه فشار در حال چرخش تماس داشته باشد. در مقابل، بلبرینگ پیلوت یک قطعه پشتیبانیکننده است که نیروی شعاعی (Radial) را تحمل میکند و وظیفه دارد هممحوری بین دو محور را حفظ کند. بهبیان سادهتر، بلبرینگ کلاچ مانند یک اهرم عمل میکند که کلاچ را باز و بسته میکند، در حالی که بلبرینگ پیلوت مانند یک تکیهگاه عمل میکند که محور ورودی گیربکس را در مرکز خود نگه میدارد.
وظایف اصلی بلبرینگ پیلوت در سیستم کلاچ
حال که میدانیم بلبرینگ پیلوت (راهنما) چیست و چه تفاوتی با بلبرینگ کلاچ دارد، بهتر است نگاهی دقیقتر به وظایف اصلی این قطعه حیاتی بیندازیم. بلبرینگ کلاچ پیلوت سه وظیفه اصلی بر عهده دارد: پشتیبانی از محور ورودی گیربکس، حفظ هممحوری دقیق مجموعه کلاچ، و اجازه دادن به چرخش محور ورودی گیربکس با سرعتی متفاوت از میللنگ.
در رانندگی عادی و زمانی که کلاچ درگیر است (پدال کلاچ رها شده)، محور ورودی گیربکس و میللنگ با سرعت یکسان و همراه با یکدیگر میچرخند. اما هنگامی که راننده برای تعویض دنده، پدال کلاچ را فشار میدهد، دیسک کلاچ از فلایویل جدا میشود و محور ورودی گیربکس شروع به کاهش سرعت میکند و در نهایت متوقف میشود. در همین لحظه است که بلبرینگ پیلوت نقش اصلی خود را ایفا میکند؛ این بلبرینگ به میللنگ اجازه میدهد که به چرخش خود ادامه دهد، در حالی که محور ورودی گیربکس در حال کاهش سرعت یا توقف است. بدون وجود این بلبرینگ، این تفاوت در سرعت چرخش بین دو محور باعث ایجاد اصطکاک شدید، سایش و در نهایت خرابی قطعات میشد.
وظیفه مهم دیگر بلبرینگ پیلوت، جذب و کاهش لرزشهای ناشی از چرخش دو محور با سرعتهای متفاوت است. هنگامی که پدال کلاچ فشار داده میشود، میللنگ همچنان با سرعت موتور میچرخد، در حالی که محور ورودی گیربکس در حال کاهش سرعت است. این اختلاف سرعت میتواند لرزشهای قابلتوجهی ایجاد کند که بلبرینگ پیلوت با ایجاد یک تکیهگاه روان و کاهش اصطکاک، این لرزشها را به حداقل میرساند. به همین دلیل است که خرابی این بلبرینگ معمولاً با لرزشهای غیرعادی در مجموعه کلاچ و گیربکس همراه است.
انواع بلبرینگ پیلوت از نظر ساختار
بلبرینگ پیلوت در انواع مختلفی از نظر ساختار و جنس تولید میشود که هر یک برای کاربردهای خاصی طراحی شدهاند. رایجترین انواع بلبرینگ کلاچ پیلوت عبارتند از: بلبرینگهای ساچمهای (Ball Bearing)، بلبرینگهای غلتکی سوزنی (Needle Bearing)، و بوشهای برنجی یا برنزی متخلخل (Sintered Bronze Bushing).
بلبرینگهای ساچمهای رایجترین نوع بلبرینگ پیلوت هستند که از یک حلقه داخلی و خارجی با ساچمههای فلزی در میان آنها تشکیل شدهاند. این نوع بلبرینگها با گریس مخصوص روانکاری میشوند و اصطکاک بسیار کمی دارند که آنها را برای دورهای بالا مناسب میسازد. بلبرینگهای غلتکی سوزنی نیز نوع دیگری از بلبرینگ پیلوت هستند که بهجای ساچمه از غلتکهای باریک و بلند استفاده میکنند. این نوع بلبرینگها میتوانند بارهای سنگینتری را تحمل کنند و معمولاً در خودروهای سنگینتر یا خودروهای اسپورت که نیروی بیشتری به سیستم کلاچ وارد میشود، به کار میروند.
نوع سوم که در برخی از خودروها استفاده میشود، بوشهای برنجی یا برنزی متخلخل هستند. این بوشها برخلاف دو نوع قبلی، ساچمه یا غلتک ندارند و از یک قطعه فلزی جامد ساخته میشوند که با روغن یا گریس آغشته شده است. مزیت این نوع بلبرینگ پیلوت، سادگی ساختار و هزینه کمتر آن است، اما در مقابل، اصطکاک بیشتری داشته و برای دورهای بسیار بالا مناسب نیستند. انتخاب نوع مناسب بلبرینگ پیلوت برای هر خودرو بر اساس توصیههای سازنده خودرو انجام میشود و استفاده از نوع نامناسب میتواند به خرابی زودهنگام قطعه و آسیب به سایر اجزای سیستم انتقال قدرت منجر شود.
علائم خرابی بلبرینگ پیلوت
تشخیص بهموقع خرابی بلبرینگ پیلوت میتواند از بروز آسیبهای جدی و پرهزینه به گیربکس و سایر اجزای سیستم انتقال قدرت جلوگیری کند. مهمترین و شایعترین علامت خرابی بلبرینگ کلاچ پیلوت، شنیدن صدای غیرعادی هنگام فشار دادن پدال کلاچ است. این صدا معمولاً بهصورت یک زوزه، غرغر یا صدای ساییدگی توصیف میشود که زمانی که پدال کلاچ کاملاً فشار داده میشود (و کلاچ کاملاً جدا میشود)، بهشدت شنیده میشود.
نکته کلیدی در تشخیص خرابی بلبرینگ پیلوت از خرابی بلبرینگ کلاچ، توجه به زمان بروز صدا است. اگر صدا تنها زمانی شنیده میشود که پدال کلاچ کاملاً تا انتها فشار داده شده است، احتمال خرابی بلبرینگ پیلوت بسیار بالاست. در مقابل، اگر صدا بهمحض اینکه پدال کلاچ شروع به حرکت میکند (حتی قبل از فشار کامل) شنیده شود، مشکل معمولاً مربوط به بلبرینگ کلاچ (رهاسازی) است. این تفاوت در زمانبندی بروز صدا، یکی از مهمترین سرنخها برای تشخیص دقیق مشکل است.
علاوه بر صدای غیرعادی، علائم دیگری نیز میتوانند نشاندهنده خرابی بلبرینگ پیلوت باشند. دشواری در تعویض دنده، بهویژه جا نرفتن دنده در دنده یک یا دنده عقب هنگام توقف کامل، یکی از نشانههای پیشرفته خرابی این قطعه است. همچنین ممکن است خودرو بهطور ناگهانی از دنده خارج شود (پرتاب دنده) که این وضعیت بسیار خطرناک است و نشاندهنده خرابی شدید بلبرینگ پیلوت و عدم هممحوری محور ورودی گیربکس میباشد. لرزش در پدال کلاچ یا در مجموعه انتقال قدرت نیز از دیگر علائمی است که نباید نادیده گرفته شود.
علت خرابی بلبرینگ پیلوت
بلبرینگ پیلوت مانند هر قطعه مکانیکی دیگری، عمر مفید محدودی دارد و ممکن است به دلایل مختلفی دچار خرابی شود. یکی از رایجترین دلایل خرابی بلبرینگ کلاچ پیلوت، فرسودگی طبیعی ناشی از استفاده مکرر و گذشت زمان است. این قطعه در هر بار که پدال کلاچ فشار داده میشود، تحت فشار و اصطکاک قرار میگیرد و بهتدریج ساچمهها یا غلتکهای آن دچار سایش میشوند.
کمبود روانکاری یا استفاده از گریس نامناسب نیز از دیگر دلایل خرابی زودهنگام بلبرینگ پیلوت است. بسیاری از بلبرینگهای پیلوت با گریس مخصوص پر میشوند و با گذشت زمان، این گریس ممکن است خشک شده یا کیفیت خود را از دست بدهد. در نتیجه، اصطکاک داخلی بلبرینگ افزایش یافته و سایش سریعتر اتفاق میافتد. همچنین نصب نادرست بلبرینگ پیلوت در زمان تعویض کلاچ، مانند وارد کردن فشار بیش از حد به آن یا نصب کج و نامرتب، میتواند باعث آسیب به بلبرینگ و خرابی زودهنگام آن شود.
ورود آلودگی مانند گردوغبار، شن و ماسه یا رطوبت به داخل بلبرینگ پیلوت نیز میتواند باعث خرابی آن شود. این آلودگیها وارد فضای بین ساچمهها شده و مانند یک ماده ساینده عمل میکنند که باعث سایش سریعتر قطعات داخلی بلبرینگ میشوند. به همین دلیل، تعمیرکاران حرفهای هنگام تعویض کلاچ، محیط کار را کاملاً تمیز نگه داشته و از ورود هرگونه آلودگی به داخل محفظه کلاچ جلوگیری میکنند. همچنین رانندگی در شرایط سخت مانند ترافیک سنگین شهری با توقفهای مکرر یا رانندگی در مسیرهای کوهستانی، فشار بیشتری به بلبرینگ پیلوت وارد کرده و عمر مفید آن را کاهش میدهد.
اهمیت تعویض بلبرینگ پیلوت هنگام سرویس کلاچ
یکی از مهمترین نکاتی که بسیاری از رانندگان و حتی برخی تعمیرکاران از آن غافل میشوند، اهمیت تعویض بلبرینگ پیلوت بهطور همزمان با تعویض دیسک و صفحه کلاچ است. تجربه کاری و استانداردهای فنی نشان میدهد که وقتی یک قسمت از سیستم کلاچ فرسوده میشود، تعویض یکجا (دیسک کلاچ، صفحه فشار، بلبرینگ آزادکننده و در صورت نیاز بلبرینگ پیلوت) از نظر فنی و اقتصادی بهصرفهتر و مطمئنتر است.
دلیل این توصیه، هزینههای بالای دستمزد برای باز کردن مجدد گیربکس و مجموعه کلاچ است. اگر بلبرینگ پیلوت را همراه با سایر قطعات کلاچ تعویض نکنید و پس از چند ماه این قطعه دچار خرابی شود، برای تعویض آن باید مجدداً هزینه سنگین دستمزد تعمیرکار را بپردازید و گیربکس را دوباره از خودرو جدا کنید. در حالی که اگر این قطعه را همانموقع تعویض کنید، هزینه خرید آن در مقایسه با هزینه دستمزد مجدد بسیار ناچیز است.
علاوه بر صرفهجویی اقتصادی، تعویض بهموقع بلبرینگ پیلوت از آسیبهای جدیتر به سایر قطعات نیز جلوگیری میکند. خرابی این بلبرینگ میتواند باعث شود که محور ورودی گیربکس دچار لقی شده و بهدرستی در مرکز خود قرار نگیرد. این عدم هممحوری میتواند به دندههای داخل گیربکس، سنکرونایزرها و حتی بلبرینگهای داخلی گیربکس آسیب وارد کند که هزینه تعمیر آنها بسیار بیشتر از هزینه تعویض بهموقع بلبرینگ پیلوت است. بنابراین، همواره توصیه میشود هنگام هر بار سرویس کلاچ، بلبرینگ پیلوت را نیز بررسی کرده و در صورت مشاهده هرگونه سایش یا خرابی، آن را تعویض کنید.
نحوه تشخیص و تعویض بلبرینگ پیلوت
تشخیص خرابی بلبرینگ پیلوت نیازمند دقت و تجربه کافی است، اما رانندگان میتوانند با توجه به علائم ذکر شده، متوجه مشکل شوند و هرچه سریعتر به یک تعمیرگاه معتبر مراجعه کنند. تعمیرکاران حرفهای برای تشخیص دقیق بلبرینگ کلاچ پیلوت، ابتدا خودرو را روی بالابر قرار داده و با گوش دادن به صدای کلاچ هنگام فشار دادن پدال در دورهای مختلف موتور، مشکل را شناسایی میکنند. همچنین ممکن است با چرخاندن دستی فلایویل و بررسی لقی محور ورودی گیربکس، از سلامت بلبرینگ پیلوت اطمینان حاصل کنند.
تعویض بلبرینگ پیلوت یک کار تخصصی است که نیاز به جداسازی گیربکس از موتور دارد. برای دسترسی به این قطعه، ابتدا باید گیربکس را از خودرو خارج کرد و سپس فلایویل را باز کرد تا بلبرینگ پیلوت که در مرکز فلایویل یا انتهای میللنگ قرار دارد، نمایان شود. خارج کردن بلبرینگ قدیمی معمولاً با استفاده از ابزارهای مخصوص مانند پولکش (Pullers) انجام میشود تا به نشیمنگاه بلبرینگ آسیبی وارد نشود. نصب بلبرینگ جدید نیز باید با دقت بالا و با استفاده از پرس مخصوص یا ابزارهای کوبش مناسب انجام شود تا بلبرینگ بهطور کامل و عمود بر سطح، در جای خود قرار گیرد.
پس از نصب بلبرینگ پیلوت جدید، باید سایر قطعات مانند دیسک کلاچ، صفحه فشار و بلبرینگ کلاچ را نیز بررسی کرده و در صورت نیاز تعویض کنید. همچنین توجه به روانکاری صحیح بلبرینگ جدید بسیار مهم است. برخی از بلبرینگهای پیلوت نیاز به روانکاری مجدد دارند و برخی دیگر بهصورت مهر و موم شده و با گریس دائمی عرضه میشوند. همیشه توصیههای سازنده خودرو را در این زمینه دنبال کنید و از روانکاری بیش از حد که ممکن است به دیسک کلاچ یا فلایویل نفوذ کند، خودداری نمایید.
جمعبندی نهایی مقاله بلبرینگ پیلوت (راهنما) چیست و چه فرقی با بلبرینگ کلاچ اصلی دارد؟
بلبرینگ پیلوت (راهنما) یکی از قطعات کوچک اما حیاتی در سیستم کلاچ خودروهای دندهای است که نقش آن در عملکرد صحیح کلاچ و گیربکس غیرقابلانکار است. همانطور که در این مقاله از فروشگاه کشاورز کلاچ بررسی کردیم، بلبرینگ کلاچ پیلوت در انتهای میللنگ یا مرکز فلایویل نصب میشود و وظیفه دارد از محور ورودی گیربکس پشتیبانی کرده، هممحوری دقیق بین میللنگ و شفت ورودی گیربکس را حفظ کند و به این دو محور اجازه دهد که در زمان فشار دادن کلاچ با سرعتهای متفاوتی بچرخند.
تفاوت اساسی بین بلبرینگ پیلوت و بلبرینگ کلاچ اصلی (رهاسازی) در این است که بلبرینگ کلاچ وظیفه قطع و وصل کردن نیروی موتور را بر عهده دارد، در حالی که بلبرینگ پیلوت یک قطعه پشتیبانیکننده است که هممحوری را حفظ میکند. این دو قطعه در مکانهای متفاوتی نصب میشوند، نیروهای متفاوتی را تحمل میکنند و علائم خرابی متفاوتی از خود نشان میدهند. تشخیص صحیح اینکه کدام یک از این دو قطعه دچار مشکل شده است، کلید اصلی برای تعمیر بهموقع و جلوگیری از هزینههای اضافی است.
خرابی بلبرینگ پیلوت معمولاً با علائمی مانند صدای زوزه یا غرغر هنگام فشار کامل پدال کلاچ، دشواری در تعویض دنده، لرزش پدال کلاچ و در موارد شدیدتر، پرتاب شدن خودرو از دنده همراه است. برای جلوگیری از این مشکلات، توصیه میشود هنگام هر بار سرویس کلاچ، بلبرینگ پیلوت را نیز بررسی کرده و در صورت مشاهده هرگونه سایش یا خرابی، آن را تعویض کنید. تعویض بهموقع این قطعه نهتنها از بروز آسیبهای جدیتر به گیربکس جلوگیری میکند، بلکه از نظر اقتصادی نیز بهصرفه است.
